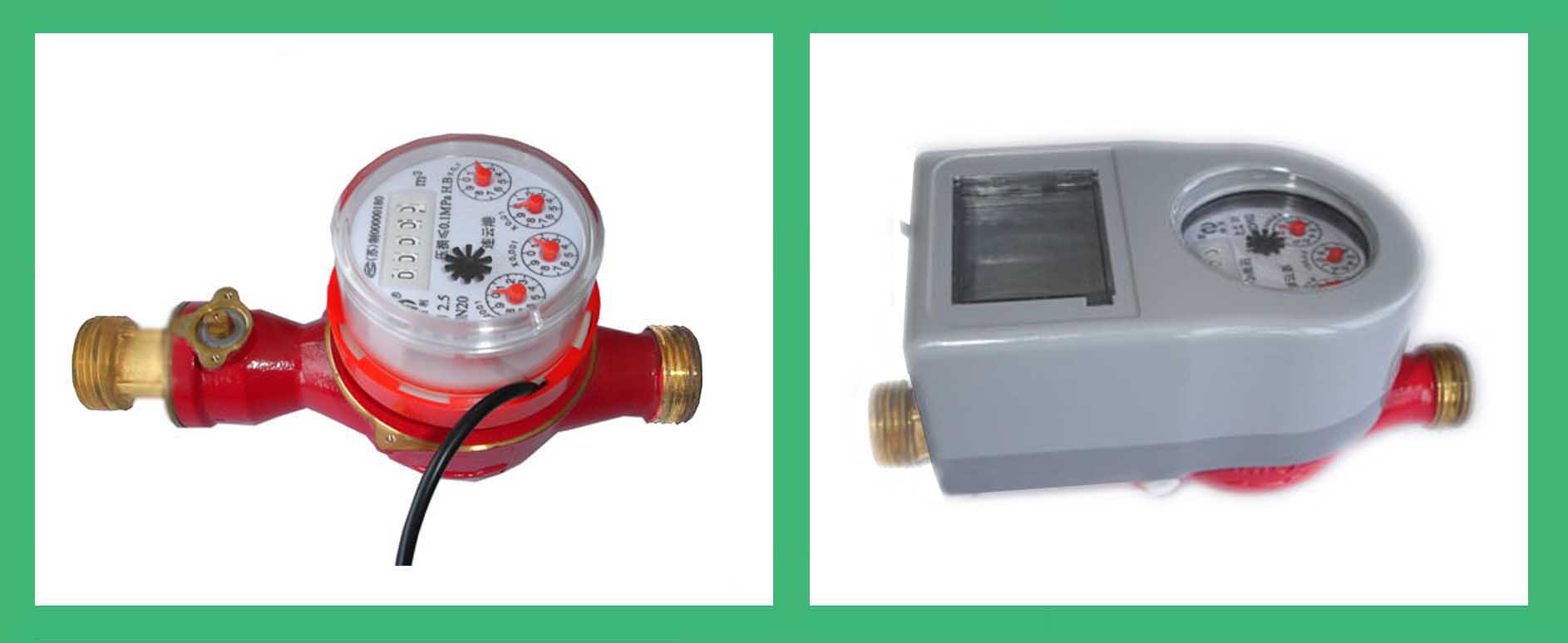

多流束旋翼幹式連體球閥表DS04TAR－（15～25）E/G
該表計量部件和計數部件間是通過磁耦合傳動，計數器為指針字輪混合式，內部不和水接觸，並采用抽真空工藝，使用過程中度盤不受汙染，讀數清晰直觀。用其作為智能水表的基表可節省空間，設計出的智能水表體積小巧，外形美觀是智能表生產企業配套基表的較佳選擇。
一． 使用條件
水溫： 冷水表：0.1℃~50℃
熱水表：0.1℃~90℃
水壓： ≤1MPa
二． 主要技術參數
1． 水表技術參數
1） 計量等級及流量點
|
公稱口徑
（mm）
|
Q3/Q1
|
Q4
|
Q3
|
Q2
|
Q1
|
|
（m3/h）
|
|
15
|
80
|
3.125
|
2.5
|
0.05
|
0.0313
|
|
20
|
80
|
5
|
4
|
0.08
|
0.05
|
|
25
|
80
|
7.785
|
6.3
|
0.126
|
0.0788
|

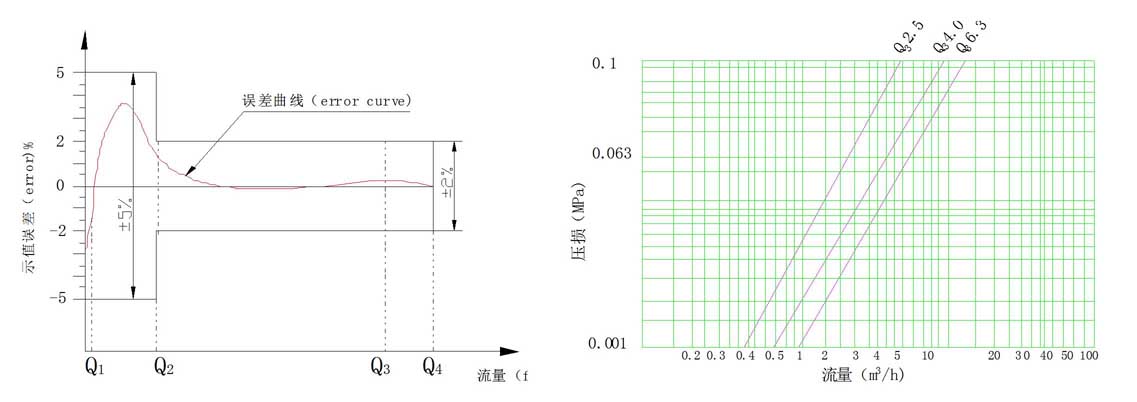

2）示值誤差
a.在從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為 ±5%。
b.在從包括分界流量在內到包括過載流量的高區中的最大允許誤差為 ±2%，熱水表為±3%。
示值誤差 3）壓力損失曲線
4）采樣方式
采樣方式有：雙幹簧管采樣，霍爾采樣及韋根采樣方式。采用雙幹簧管發訊采樣方式時，當兩幹簧管各吸合一次，計做一個脈衝，兩個幹簧管不同時吸合。此種采樣方式可有效避免因幹簧管抖動造成的多計脈衝的現象，保證電子部分與機械部分計數一致。此種方法還可識別外界磁場幹擾，如有外界磁場幹擾，則兩幹簧管同時吸合。
2． 閥門相關參數
1）閥門扭矩
|
水 壓
（MPa）
|
新裝閥門常用流量下開關閥最大扭矩（N.m）
|
|
DN15
|
DN20
|
DN25
|
|
0.3
|
0.2
|
0.3
|
0.3
|
|
1.0
|
0.4
|
0.6
|
0.6
|
2）水壓≥0.2MPa時，閥門泄漏量≤2L/h
三、公司配套執行器及控製盒
根據市場需求開發了與表閥一體水表配套的閥門執行器及控製盒，智能表廠商隻需裝入電子模塊及其他相關器件即可組成智能水表。閥門執行器采用金屬齒輪，性能可靠，噪音小，壽命長。結構設計合理，通用性強。
1.執行機構參數
1） 閥門到位方式：本公司的閥門到位有兩種限位方式，開關限位與機械限位並存，機械限位要稍微滯後一點，當開關限位失靈時，機械限位才起作用。
2） 開、關閥時間≤10S （測試電壓3.6V）
3） 開、關閥電流（配本公司閥控表） （測試電壓3.6V）
|
口徑
|
開、關閥電機電流（mA）
|
|
空載
|
0.3MPa水壓
|
1MPa水壓
|
|
Imax
|
Imax
|
Imax
|
|
DN15
|
35
|
65
|
125
|
|
DN20
|
35
|
70
|
130
|
|
DN25
|
35
|
90
|
155
|
（測試流量：DN15流量為3m³/h， DN20、DN25流量為5m³/h）
4） 電機堵轉電流: ≤450mA （測試電壓:3.6V）
5） 電機工作電壓: 2V～4V

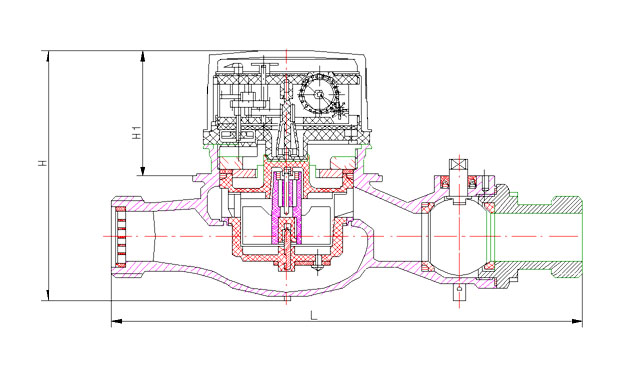

四．參數尺寸
|
產品名稱
|
公稱口徑
|
長L
|
高H1
|
高H
|
連接螺紋
|
|
DN（mm）
|
mm
|
D
|
d
|
|
幹式表閥一體水表
（DS04TAR-E/G）
|
15
|
165
|
55
|
106
|
G3/4B
|
R1/2
|
|
20
|
195
|
55
|
106
|
G1B
|
R3/4
|
|
25
|
225
|
55
|
106
|
G1-1/4B
|
R1
|
