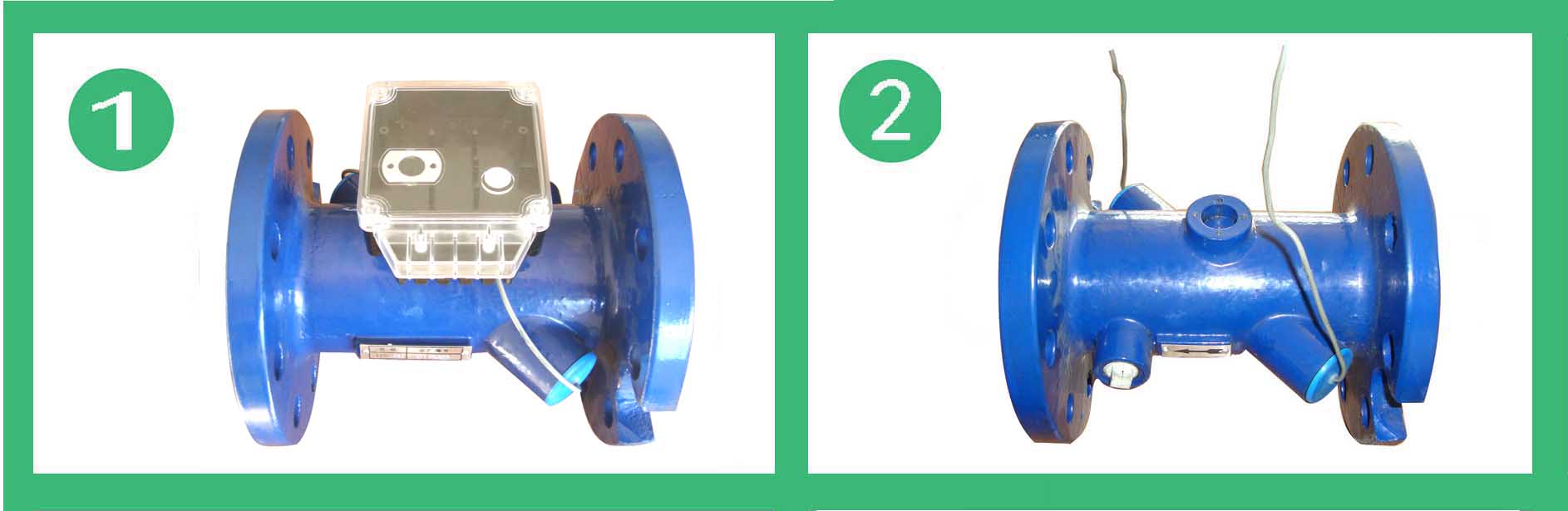

LCC-50～400超聲波流量傳感器（鐵）
LCC係列超聲波流量計是本公司適應市場需求開發的為熱量表配套的新型流量計。與機械式流量計相比，具有結構簡單、耐磨損、損耗小、隨意安裝、通用性強等特點，代表著熱量表的主流方向。建設部的JGJ173-2009《供熱計量技術規程》中推薦選用超聲波式戶用型熱量表和超聲波式樓棟型熱量表。本公司生產的LCC係列超聲波流量計的耐壓強度、測量誤差、壓力損失、安裝尺寸等完全符合行業標準CJ128-2007《熱量表》。
一，原理和結構
超聲波流量計是利用聲波在流體中順流傳播和逆流傳播的時間差與流體流速成正比這一原理來測量流體流量的。
a.戶用型熱量表超聲波流量計由表殼、反射片、支架、導管、換能器組成。順流方向，換能器1發射的超聲波信號經過反射片後反射後由換能器2接收；逆流方向，換能器2發射的超聲波信號由換能器1接收。
b.樓棟型熱量表超聲波流量計由表殼、換能器、換能器座組成。順流方向和逆流方向，換能器1或換能器2發射的超聲波信號由換能器2或換能器1接收。
二，技術特性
1，樓棟型公稱口徑、流量與連接法蘭（表體材質：鋼鐵）
|
公稱口徑
|
常用流量（m3/h）
|
長度
|
連接法蘭
|
|
50
|
15
|
200
|
φ165×φ125-4×φ19
|
|
65
|
25
|
200
|
φ185×φ145-4×φ19
|
|
80
|
40
|
225
|
φ200×φ160-8×φ19
|
|
100
|
60
|
250
|
φ220×φ180-8×φ19
|
|
125
|
100
|
250
|
φ250×φ210-8×φ19
|
|
150
|
150
|
300
|
φ285×φ240-8×φ22
|
|
200
|
250
|
350
|
φ340×φ295-12×φ22
|
|
250
|
400
|
450
|
φ405×φ355-12×φ26
|
|
300
|
600
|
500
|
φ460×φ410-12×φ26
|
|
350
|
750
|
500
|
φ520×φ470-16×φ26
|
|
400
|
1000
|
600
|
φ580×φ525-16×φ30
|
★ DN50~400表殼上測溫探頭孔的內螺紋說明：G1/2，用DL型測溫探頭。
2，工作壓力與溫度
P≤1.6Mpa T≤95℃
3，壓力損失：≤ 0.025MPa

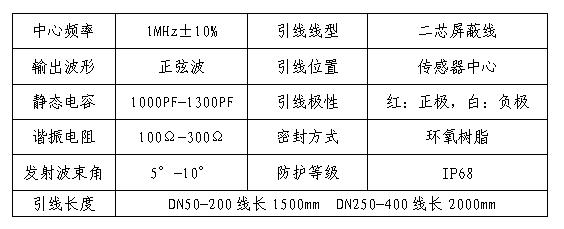

4，換能器技術參數
