小口徑機械水表係列

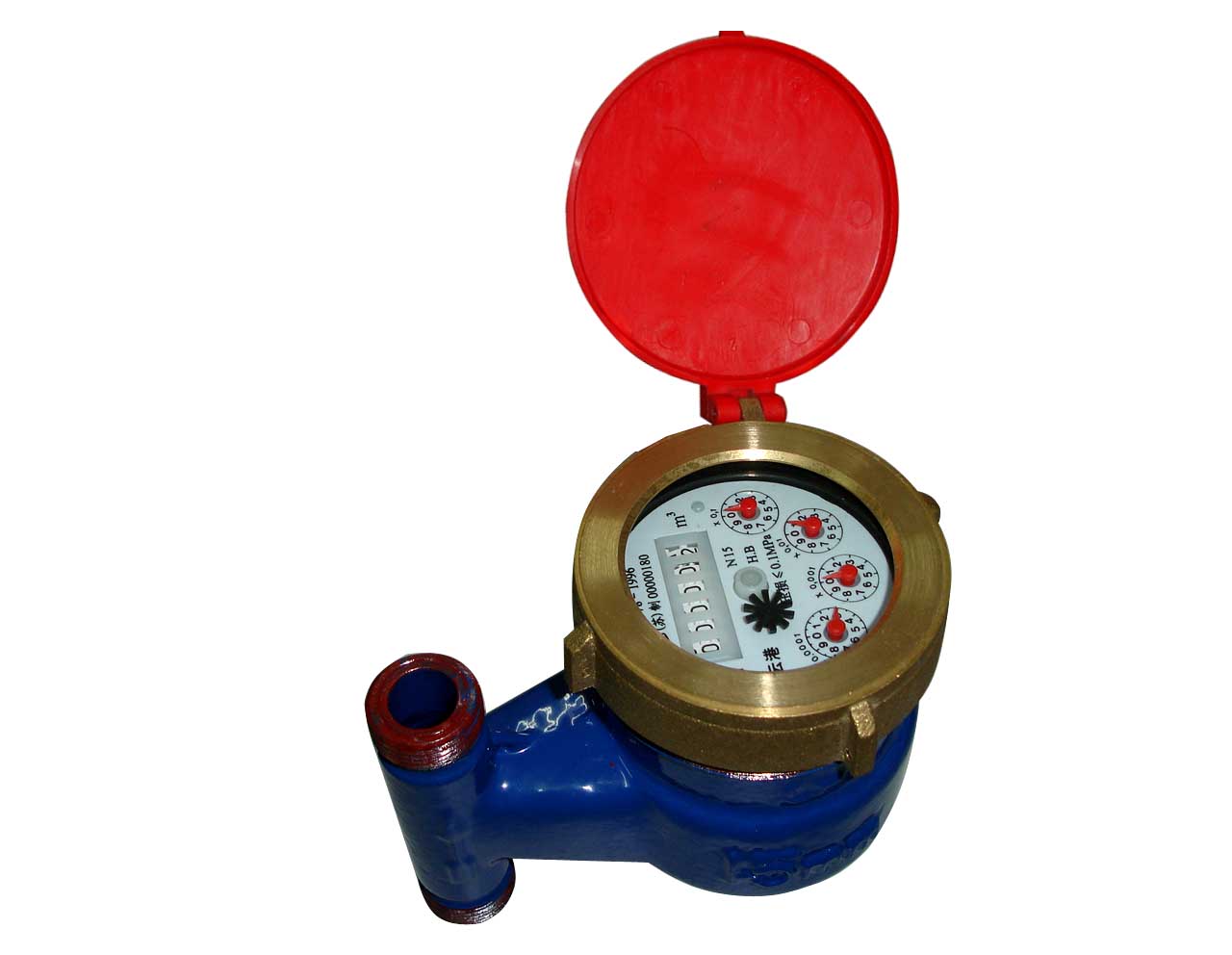

立式多流束旋翼濕式熱水表LXS（R）－（15～50）V

本係列水表是用於測量流經自來水管道水的體積總量的儀表。
☆量程大，精度高。
☆性能穩定。
☆采用優質耐蝕材料，使用壽命長。
☆傳動性能穩定可靠。
☆壓力損失小。
☆讀數直觀。
工作條件:
☆水壓：不大於1.0MPa（10bar）
☆水溫：0.1℃～90℃

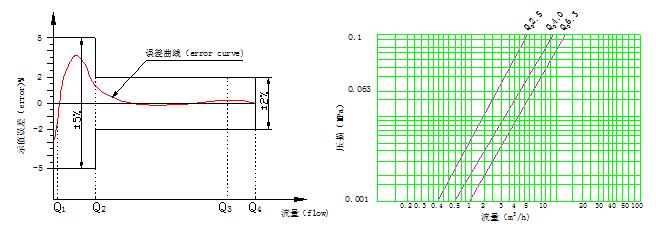

示值誤差:
從分界流量（包括分界流量）到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
※根據訂貨要求，可提供該型的冷、熱和銅殼表。
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS

名稱 Description	公稱口徑 Nominal size		過載流量（Q4）	常用流量（Q3）	分界流量（Q2）	最小流量（Q1）	最小讀數 Min.	最大讀數 Max.	L1	L	H	B	D	d
單位 Unit	mm	Inch	m3/h	m3/h	L/h	L/h	L	m3	mm				Inch
主要參數尺寸	15	1/2	3.125	2.5	50	31.3	0.05	99999	96	191	107	142	G3/4B	R1/2
	20	3/4	5	4	80	50	0.05	99999	100	205	109.5	157	G1B	R3/4
	25	1	7.875	6.3<， o:p>	126	78.8	0.05	99999	110	230	120	174	G1-1/4B	R1
